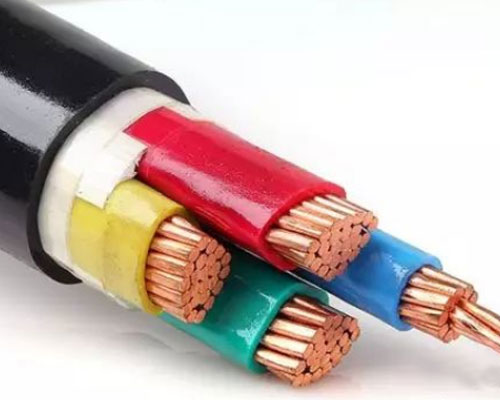

電力電纜一般由線芯、絕緣層和保護層三部分組成。線芯用于導電；絕緣層是將線芯導體與保護層絕緣隔離，防止漏電；保護層用于防止電纜絕緣層受傷、受潮，并防止液體絕緣物（絕緣油）外流。
線芯
電纜線芯有銅芯和鋁芯兩種。線芯截面形狀有圓形、半圓形和扇形三種。三芯和四芯低壓電纜多用扇形線芯。根據電纜的不同品種和規格，線芯可以制成單股實體，也可以制成絞合線芯。絞合線芯由圓單線和成型單線絞合而成。
各種絕緣結構的特點
（1）油紙絕緣電纜主要分粘性浸漬紙絕緣和不滴流兩種，一般用在3-35KV系統中。
1）黏性浸漬紙絕緣電纜：結構簡單、制造方便、價格低、易于安裝和維護、壽命長；不宜做高落差敷設，絕緣油易流淌
2）不滴流浸漬紙絕緣電纜；成本較粘性紙絕緣略高，工作壽命更長，可做高落差敷設。
?。?）塑料絕緣電纜常見的有聚氯乙烯、聚乙烯和交聯聚乙烯等電纜。
1）聚氯乙烯絕緣電纜
安裝工藝簡單、敷設維護方便，能適應于高落差敷設，具有非燃性；工作溫度高低對其機械性能有明顯影響。一般用在6KV及以下系統中。
2）聚乙烯絕緣電纜
能適用于高落差敷設，工藝性能好、易于加工，但易延燃、受熱易變形、易發生應力龜裂。較少使用。
3）交聯聚乙烯電纜
交聯聚乙烯電纜容許溫升較高，故允許載流量較大，耐熱性能好，適用于高落差敷設，安裝維護簡便，抗電暈、游離放電性能差。交聯聚乙烯電纜目前已得到越來越廣泛應用，適用于各種電壓。
（3）橡膠絕緣電纜
橡膠絕緣電纜柔軟性好，易彎曲，具有彈性，適宜多次拆裝的線路，但耐電暈、耐臭氧、耐熱、耐油的性能較差，因此只能做低壓電纜使用。
保護層結構
為了防止機械損傷、電化學腐蝕和潮氣侵入，電力電纜的纜芯和絕緣層有嚴密的保護層。現以交聯聚乙烯絕緣、聚氯乙烯護套電力電纜為例說明電力電纜的保護層結構。
導體1外面覆蓋一層半導體屏蔽層，稱為內半導體屏蔽層，用于防止導體電場對交聯聚乙烯絕緣3的長期作用造成的電場分解和腐蝕。在交聯聚乙烯絕緣3之外也覆蓋一層半導體屏蔽，稱為外半導體屏蔽層4。
在外半導體屏蔽層之外尚有一層銅帶屏蔽5，他們的作用都是削弱外電場對交聯聚乙烯的作用，以確保絕緣性能良好。銅帶屏蔽還作為電纜保護接地的焊接點之用。在銅帶屏蔽之外，三根線芯之間填有填充物，最外層是三相統包鋼包帶和聚氯乙烯外保護套。
